KONSTRUKTIONSBESCHREIBUNG

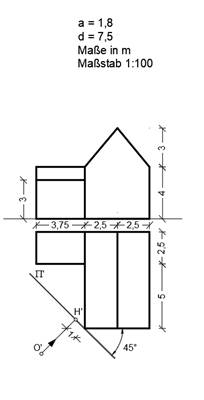

1. Gemäß Angabe wird der Grundriss maßstabsgetreu eingezeichnet, ebenso O‘ () und die Grundlinie g ().

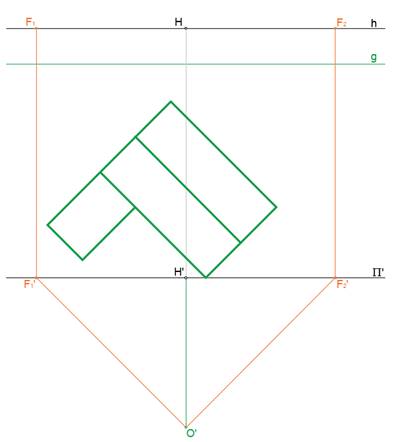

2. Nun werden die beiden Hauptfluchtpunkte bestimmt. Dazu werden zwei Geraden durch O‘ gezeichnet, die parallel zu den beiden Richtungen des Objektes sind und mit der Bildebene P‘ geschnitten. Die beiden Schnittpunkte F1‘ und F₂‘ werden noch mit „Ordnern“ auf den Horizont h übertragen.

Da der Grundriss rechtwinkelig ist und um 45° verdreht, gilt hier:

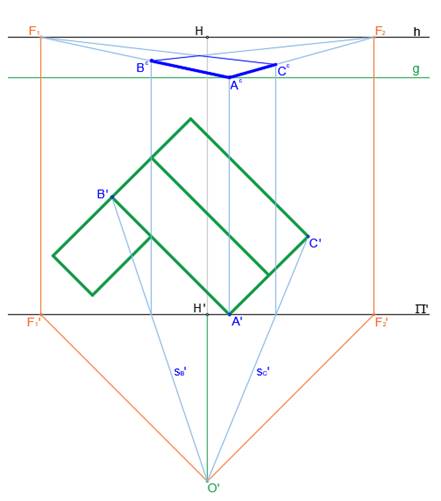

3. Für den perspektivischen Grundriss des Hauptgebäudes wird zunächst der in P liegende Punkt A auf die Grundlinie g übertragen. Die Ecken B und C müssen zuerst mittels Sehstrahlen s_B und s_c in die Bildebene P gebracht werden, in der Perspektive liegen sie auf den Geraden A^cF₁ und A^cF₂.

Die beiden fehlenden (später verdeckten) Kanten erhält man wieder mit Hilfe der beiden Fluchtpunkte F₁ und F₂.

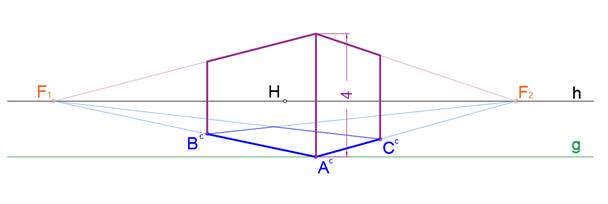

4. Da der Punkt A bereits in der Bildebene P liegt, kann hier die Höhe 4 der Seitenwände eingezeichnet werden. Mit Hilfe der beiden Fluchtpunkte F₁ und F₂.ergeben sich die sichtbaren Seitenwände.

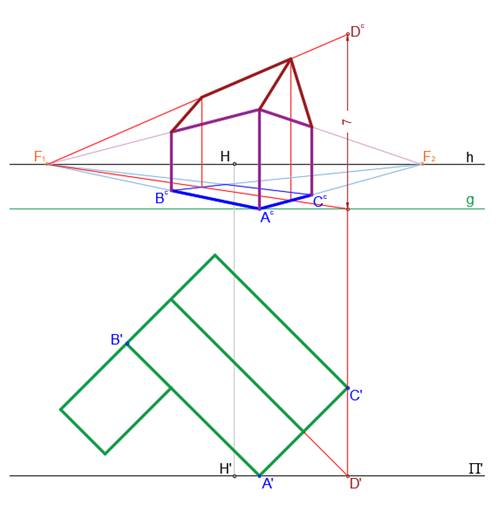

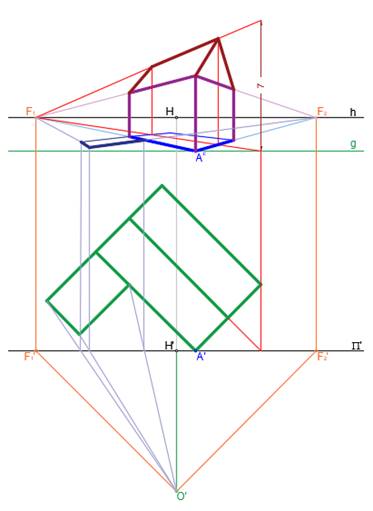

5. Für die Darstellung des Satteldaches wird folgenden Vorgangsweise vorgeschlagen: Der First des Satteldaches wird bis zur Bildebene P verlängert. Für D kann nun die Höhe 7 in der Perspektive eingezeichnet werden. Mit Hilfe des Fluchtpunktes F1 erhält man das perspektivische Bild des Firstes und auch seines Grundrisses, mit welchem sich die Firstendpunkte ergeben.

(Die Ecke C liegt hier nur zufällig direkt über D!)

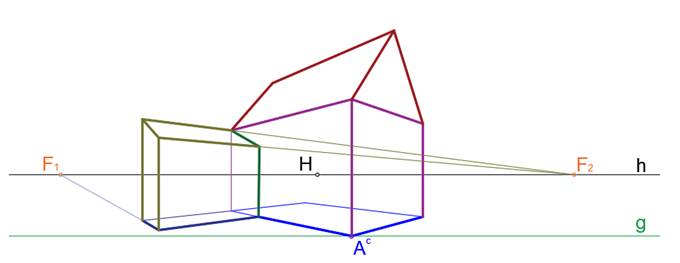

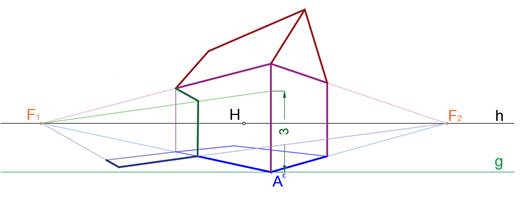

6. Die folgenden Bilder zeigen schrittweise, wie der Zubau mit dem Pultdach abgebildet werden kann.

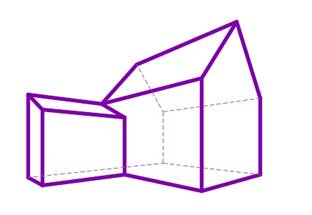

7. Ergebnis (inkl. Verdeckter Kanten, welche in Perspektive meist nicht dargestellt werden)
